Name: Mata Bor Baut Jangkar Self Drilling T73-130mm/R38-76mm
Brand: KSQ Technologies (Beijing) Co. Ltd
SKU: T73-130mm/R38-76mm
Price: 508.50 USD
Availability: InStock

Rumah Produk batu pengeboran alat

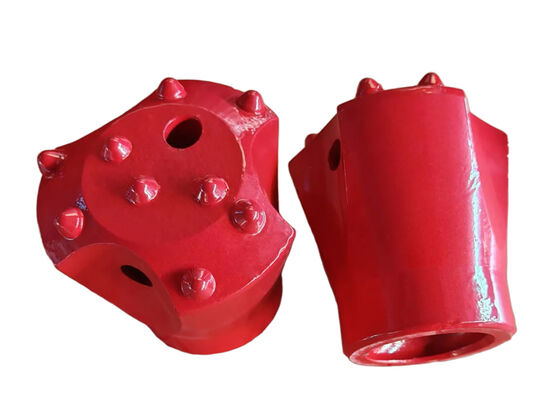

Mata Bor Baut Jangkar Self Drilling T73-130mm/R38-76mm

Detail produk:

Tempat asal:	Tiongkok
Nama merek:	MIROC
Sertifikasi:	ISO
Nomor model:	T73-130mm/R38-76mm

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Waktu pengiriman:	20-30
Menyediakan kemampuan:	3000

Kontak

Detil Deskripsi produk

Bahan:	Baja Paduan Kekuatan Tinggi	Diameter (mm):	42/51//76/90/100/110/115/130/150/160/180/200
Benang:	Kiri/kanan	Spesifikasi:	R25/R32/R38/R51/T30/T40/T53/T76/T103
Perawatan permukaan:	Galvanis DIP Panas	Barang:	batang jangkar pengeboran sendiri
Menyoroti:	mata bor baut jangkar self drilling , Mata Bor Batu T73-130mm , Baut Jangkar R38-76mm

T73-130mm/R38-76mm Self Drilling Anchor Bolt Drill Bit

Deskripsi Produk

Anchor pengeboran sendiri dapat mengatasi masalah sulit untuk mengebor lubang di tanah longgar dan rusak.

Bolt T73 self-propelled dapat dihubungkan dengan mesin grouting untuk grouting saat pengeboran untuk mencapai efek anchoring.Efisiensi konstruksi lebih tinggi dari baut berongga biasa, dan cocok untuk batuan sekitar yang rusak dan sulit terbentuk.
Tidak ada kebutuhan untuk perlindungan dinding casing selama konstruksi, yang dapat sangat meningkatkan efisiensi konstruksi, memperpendek periode konstruksi dan mengurangi biaya keseluruhan proyek.
Tubuh baut berongga dapat dipotong dan diperpanjang secara sewenang-wenang dengan menghubungkan lengan. Oleh karena itu, baut self-propelled juga dapat dibangun di ruang sempit di mana peralatan besar tidak dapat masuk.
Dibandingkan dengan pipa bor konvensional, baut T73 yang digerakkan sendiri dilengkapi dengan berbagai jenis bor,yang dapat dipilih sesuai dengan sifat lapisan batuan yang berbeda dan tanah selama konstruksi, yang dapat meningkatkan efisiensi pengeboran.

Fitur

Ini mengadopsi bolt jangkar berongga pengeboran diri yang unggul, bolt keseluruhan memiliki kekuatan yang kuat.
Rentang aplikasi yang luas
Nyaman untuk operasi.

Anchor Bar berongga

Ukuran	Outer Dia.	Inner Dia.	Beban akhir (kN)	Beban hasil (kN)	Berat (Kg/m)
SET73/53	73	53	1160	970	13.20
SET73/45	73	45	1582	1270	17.80
SET73/40	73	40	1865	1430	21.20

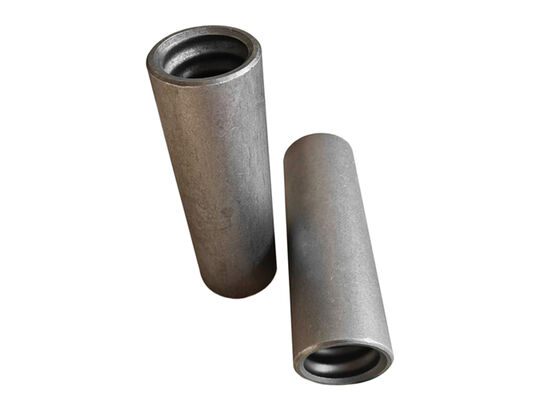

Kopling

Ukuran	Outer Dia.	Panjang (mm)	Berat (Kg/pc)	Catatan
SST73	89	235	3.82	Dengan struktur penyegelan
	95	245	5.70

Kacang Kerah Bola

Ukuran	Ukuran Kunci (mm)	Panjang (mm)	Berat (Kg/pc)
SET73	95	70	1.90

Piring datar

Ukuran	Dimensi (mm)	Ketebalan (mm)	Hole Dia.	Berat (Kg/pc)
SST73	175*175	34	80	6.85
	250*250	40	80	18.00

Centralizer

Ukuran	Outer Dia.	Panjang (mm)	Berat (Kg/pc)
SET73	130	65	1.08

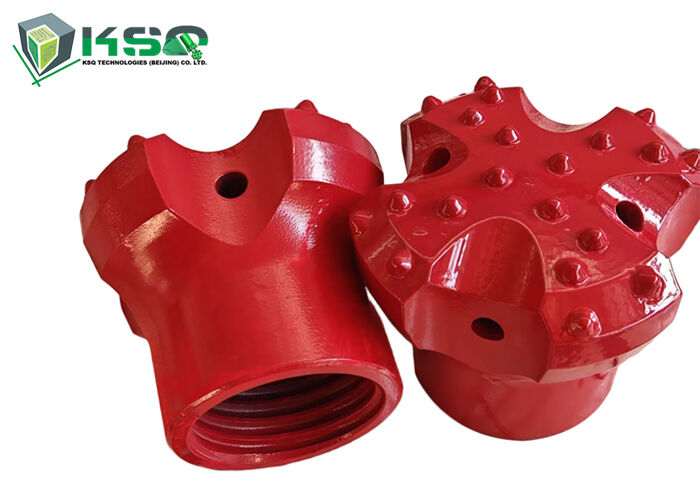

Pengeboran Bit

Ukuran	Outer Dia.	Berat (Kg/pc)	Jangkauan Aplikasi (Saran)
Eks			Pasir, isian, kerikil
SST73/130	130	4.00
SST73/175	175	6.80
EXX			Batuan sedimen yang lebih lunak seperti marl, batu lumpur, batu lumpur
SST73/130	130	4.00
Tanah liat Bit			Tanah liat, tanah lunak, marl, pasir atau kerikil longgar
SST73/150	150	4.00
SST73/200	200	5.60
SST73/250	250	6.75
SST73/280	280	7.60
SST73/175	175	5.20
ESS-F			Batu, dinding batu, reruntuhan
SST73/130	130	4.70

1. Persiapan pengeboran

Sudut pengeboran, panjang, rasio campuran bubur, dan pemilihan bit pengeboran harus ditentukan sesuai dengan formasi batuan.Sesuaikan sudut pengeboran dari bor batu sesuai dengan medan dan kondisi geologi.

2Pengeboran dan pengeboran

Ketika bolt Anchor Self-Drilling panjang dan perlu digabungkan, bor harus ditempatkan di ujung depan bagian pertama batang jangkar,dan ujung ekor tubuh batang harus terhubung ke mesin grouting melalui adaptor grouting putarSaat pengeboran, pengeboran dilakukan, dan bubur ditekan ke dalam lubang dan ke dalam celah-celah batuan untuk mengkonsolidasikan batuan dan tetap di dalam batuan yang stabil.dan ikatan bersama dengan lapisan stabil saat bubur mengeras.

3. panjang sambungan tongkat jangkar

Ketika ada 30cm tersisa di bagian pertama batang jangkar, berhenti mengebor, menempatkan lengan penghubung dengan pelumas buatan pada ekor bagian sebelumnya dari batang jangkar,dan kemudian menghubungkan bagian kedua dari batang jangkar, dan seterusnya, sampai pengeboran mencapai panjang desain. di akhir pengeboran, batang jangkar terpapar setidaknya 10cm,yang nyaman untuk memasang lempeng pendukung melengkung dan kacang bola.

4. tes tarik

Setelah konstruksi baut yang bergerak sendiri, uji nilai gaya tarik baut harus dilakukan untuk memeriksa apakah ia memenuhi nilai desain gaya tarik.Untuk setiap 300 baut di area operasi, tidak kurang dari 3 baut harus secara acak diperiksa untuk tes kekuatan tarik untuk memastikan bahwa efek konstruksi memenuhi persyaratan yang diharapkan. Hal di atas adalah jawaban atas pertanyaan bagaimana untuk mendukung terowongan melintasi lapisan kerikil.Hal ini diperlukan untuk mengadopsi bahan pendukung dengan kasus pendukung sukses yang kaya dan verifikasi kasus konstruksi yang kaya.

Bolt Anchor Self-Drilling yang diproduksi oleh KSQ memiliki banyak kasus aplikasi terowongan, dan dapat menyediakan pelanggan dengan serangkaian solusi lengkap.
