Tempat asal: | Cina |
Nama merek: | MIROC |
Sertifikasi: | ISO |
Nomor model: | Palu DTH QL50 |
Kuantitas min Order: | 1 |
---|---|
Harga: | negotiation |
Kemasan rincian: | piring kayu |
Waktu pengiriman: | 25 hari |
Syarat-syarat pembayaran: | T/T atau L/C |
Menyediakan kemampuan: | 20000 lembar per bulan |
Industri yang Berlaku: | Energi & Pertambangan | Bahan: | Baja karbon |
---|---|---|---|
Warna: | Hijau atau Disesuaikan | Aplikasi: | Sumur air, Penambangan, Penggalian |
Nama: | Palu Dth | Penggunaan: | Pengeboran Lubang |
Cahaya Tinggi: | ql50 palu dth tekanan tinggi,penambangan bawah tanah palu dth tekanan tinggi,ql50 ke palu lubang |

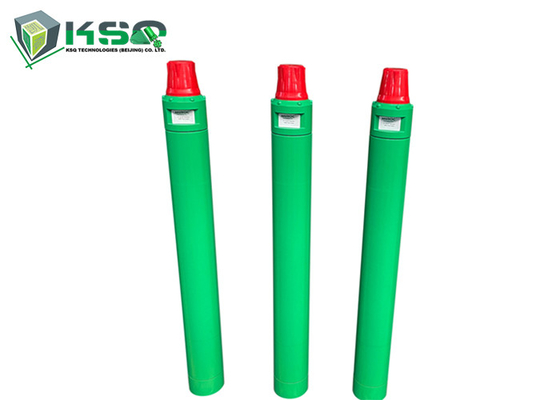

QL50 High Pressure Down The Hole Hammer Underground Mining Breakout Bench DTH Hammer Drilling
Keterangan
Pada palu DTH, mata bor batu merupakan kelanjutan dari betis, yang langsung dipukul oleh piston bor batu.Karena piston bersentuhan langsung dengan mata bor, sedikit energi yang hilang.Ini memberi palu DTH tingkat penetrasi yang hampir konstan terlepas dari panjang lubang.
• Diameter pengeboran ukuran kecil hingga sedang
• Bekerja dalam kisaran tekanan rendah, mampu mengebor lubang dangkal hingga sedang
Nama Produk | Palu DTH |
Bahan | Baja Paduan & Karbida Tungsten |
Menggunakan | Penambangan Bawah Tanah, Sumur Air, Penambangan, Penambangan, dll. |
Warna | Hijau & Lainnya |
Perawatan panas | Anil |
Seri betis | DHD, COP, MISI, SD, DHD, BR, QL, BR, CIR dll. |
Aplikasi | konstruksi berat, Pengeboran Bijih, pertambangan, minyak dan gas, tambang |
Lubang | 60-305mm |
Ukuran | 2/3/4/5/6/7/8/9/10/12/14 inci |
Keuntungan | Kinerja Tinggi dan harga pabrik |
Aplikasi
• Pertambangan bawah tanah
• Operasi benching tambang
• Pengeboran sumur air
Keunggulan kompetitif
• Komponen palu utama diproduksi dari baja kelas tinggi dan diproses menggunakan mesin CNC canggih dan perlakuan panas
Spesifikasi
Distribusi udara palu 5" tanpa katup untuk memanfaatkan bit dengan tabung tiup | ||||
Struktur Produk | Deskripsi Bagian | Berat (Kg) | Nomor Bagian | |
1 | Sub Atas | 13.7 | QL50-01 | |
2 | Dering “O” Sub Atas | 0,015 | QL50-02 | |
3 | Cincin Breakout | 0,15 | QL50-03 | |
4 | Periksa Katup | 1 | QL50-04 | |
5 | Musim semi | 0,1 | QL50-05 | |
6 | Penyangga Kompresi | 0,1 | QL50-06 | |
7 | Penyalur Udara | 3.5 | QL50-07 | |
8 | Silinder Dalam | 4.2 | QL50-08 | |
9 | Piston | 19 | QL50-09 | |
10 | Silinder Eksternal | 24.6 | QL50-10 | |
11 | Lengan Dipandu | 0,9 | QL50-11 | |
12 | "O" Ring of Stop Ring | 0,01 | QL50-12 | |
13 | Hentikan Dering | 0,4 | QL50-13 | |
14 | Drive Chuck | 4.6 | QL50-14 | |
15 | Mata bor | QL50-15 | ||
Fitur produk:Palu distribusi udara tanpa katup, lebih andalKemampuan segel yang baik, tidak ada air dan stek yang masuk ke palu di dalam airada pengeboran. Aplikasi:Tersedia untuk semua kondisi kerja, kinerja tinggi dalam proyek pengeboran overburden dan sumur air. |
Parameter teknik |
|||||||
Panjang (Tanpa bit) |
Berat (Tanpa bit) |
Diameter luar |
Bit Shank |
Kisaran lubang |
Thread Koneksi (pipa sub-bor atas) |
||
1156mm |
73.0kg |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API3 1/2" Reg |
||
Tekanan Pekerjaan |
Tingkat dampak di17bar (referensi) |
Kecepatan direkomendasikan |
Gaya tarik direkomendasikan |
Referensi Konsumsi udara (m³/min) |
|||
14Bar |
17.2Bar |
20.7Bar |
24Bar |
||||
10-25Bar |
26Hz |
30-60rpm |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
Parameter Teknis Dari Berbagai Macam Bit |
||||||||||||
Bentuk Kepala |
Jumlah bentuk kepala |
Diameter Kepala (mm) |
Bagian No. |
Tidak. x Diameter tombol (mm) |
Sudut tombol |
Jumlah Lubang Pembilasan Dia.(mm) |
Berat (Kg) |
|||||
|
|
|
Tombol Pengukur |
Tombol Depan |
||||||||
Muka datar |
Wajah Cembung |
Wajah Cekung |
||||||||||
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
T: Bagaimana dengan ketentuan pengiriman?
A: Pembayaran: T / T, L / C, Western Union, deposit 30% di muka + saldo 70% sebelum pengiriman.
Q.Min.memesan
J: Jumlah: 1 buah.
Q.Transportasi
A: Melalui DHL/TNT/Fedex express, udara, laut, kereta api.
T: Bagaimana dengan diskon?
A: Harga didasarkan pada produk dan jumlah pesanan.
T: Apakah Anda menerima pesanan sampel?
A: Ya tentu, silakan hubungi kami untuk detailnya.
T: Bagaimana dengan layanan purna jual Anda?
A: Sebagai produsen, kami menawarkan dukungan teknologi promosi untuk semua masalah dan pertanyaan.Selain itu, kami menerima pengembalian barang atau
ganti untuk masalah kualitas.
