Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama: | Baut jangkar pengeboran sendiri | Kapasitas: | 200KN-8000KN |
---|---|---|---|
Tipe: | Anchor Bolt, Self Drilling Anchor | Diameter: | 25mm-130mm |
Diameter Mata Bor: | 38mm | ||
Cahaya Tinggi: | 3m jangkar pengeboran diri sendiri,r38 pengeboran sendiri jangkar bar,rehabilitasi pertambangan pengeboran diri jangkar bar |
500/400KN 3m Self Drilling Anchors Bar R38/21 untuk penambangan dan rehabilitasi
Baut jangkar
Baut jangkar adalah batang yang memindahkan struktur atau beban geoteknik ke formasi batuan yang stabil,

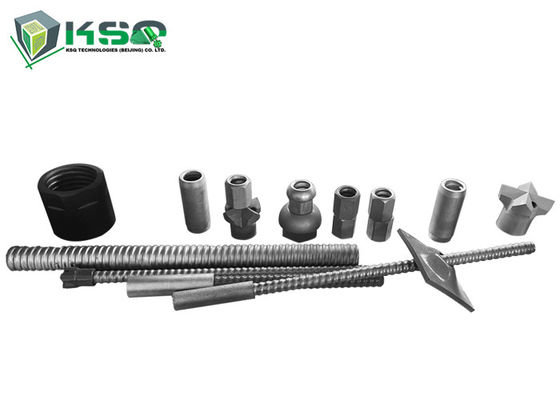

itu terdiri dari batang, mata bor, kopling, pelat, stopper grouting dan mur.Ini telah banyak digunakan dalam tunnling,
pertambangan, stabilisasi lereng, pengobatan penyakit terowongan dan pendukung atap pekerjaan bawah tanah.Ini untuk

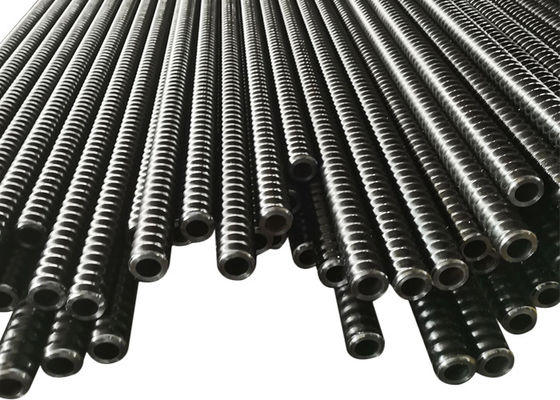

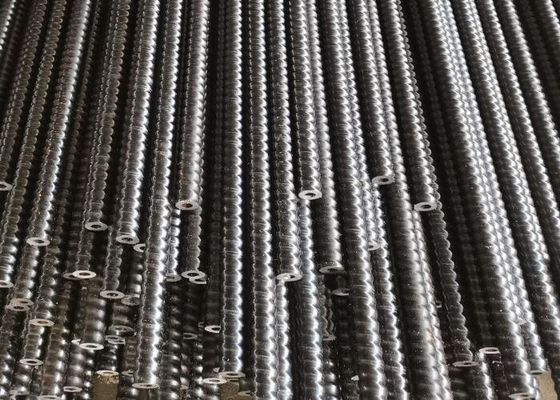

tanah longgar (tanah liat, pasir gembur dll.) Batang jangkar berongga terbuat dari tabung mulus dengan kekuatan tinggi.
Fitur Baut Jangkar Grouting Berongga:
Desain berongga, terapkan fungsi tabung grouting, hindari kehilangan mortar saat grouting tradisional
tabung ditarik keluar. Grouting penuh, dan dapat mencapai grouting tekanan untuk meningkatkan kualitas proyek.
Pusatnya bagus, mortar dapat membungkus badan baut bersama-sama, sehingga dapat menghindari korosi untuk dicapai
tujuan pendukung istilah.
Instalasi mudah, tanpa pemrosesan utas di tempat.Itu dapat dengan mudah dipasang piring, mur.
Deskripsi Baut Jangkar Pengeboran Selt
Mungkin tubuh pengeboran, grouting dan penahan secara keseluruhan.
Memiliki spesifikasi yang luas.Diameter: 25-130mm.
Qucik dan konstruksi mudah, efisiensi tinggi.
Digunakan invious batuan sekitarnya.
fitur
Tendon secara bersamaan berfungsi sebagai batang bor
Pemasangan sangat cepat karena pengeboran lubang bor dibuat berlebihan dengan pengeboran dan grouting secara bersamaan
Sistem dapat dipasang di ruang terbatas menggunakan peralatan pengeboran yang sederhana dan ringkas compact
Penjangkaran variabel dan desain kompensasi sudut
Badan nat yang tidak teratur meningkatkan kapasitas
Mata bor tersedia untuk berbagai kondisi tanah
Dapat digunakan sebagai so
Bidang Aplikasi
Stabilisasi lereng, tanggul, dan batuan
Shoring dan penggalian
Fiksasi jala batu jatuh
Penghalang longsoran salju
Yayasan
Baut Jangkar
Data Teknis Baut Jangkar R-Thread
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Diameter luar (mm) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
Diameter dalam (mm) |
14 |
20 |
16 |
21 |
36 |
33 |
52 |
45 |
Kapasitas beban utama (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
Kapasitas beban hasil (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
Kekuatan tarik, Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
Kekuatan hasil, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
Berat (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
Jenis benang (tangan kiri) |
ISO10208 |
ISO1720 |
MAIT76 Standar |
|||||
Kualitas baja |
En10083-1 En10083-1 (Baja struktur paduan) |
|||||||
Dibandingkan dengan baja karbon, baja struktur paduan memiliki kapasitas anti korosi yang tinggi dan mekanis yang tinggi. |
Data Teknis T-Thread Jangkar Baut
Tipe Batang |
Di luar Diameter (mm) |
Dalam Diameter (mm) |
Persilangan (mm2) |
Terakhir Beban KN |
Poin Hasil KN |
Bobot (kg/m) |
Benang Kiri/ Tangan kanan |
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Angkat atau kanan |
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Angkat atau kanan |
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Angkat atau kanan |
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Angkat atau kanan |
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Angkat atau kanan |
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Angkat atau kanan |
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Angkat atau kanan |
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Angkat atau kanan |
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Angkat atau kanan |
