Baut Jangkar Pengeboran Diri Baja Paduan Berongga R32N
Baut jangkar berarti batang yang memindahkan struktur atau beban geoteknik ke batuan yang stabil
Formasi ini terdiri dari rod, mata bor, coupling, plat, grouting stopper dan nut.Telah
banyak digunakan dalam tunnling, pertambangan, stabilisasi lereng, pengobatan penyakit terowongan dan pendukung atap
dari pekerjaan bawah tanah.Ini untuk tanah yang gembur (tanah liat, pasir gembur, dll.) Batang jangkar berongga terbuat dari:
tabung mulus dengan kekuatan tinggi.
Parameter dan Spesifikasi:
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Diameter Luar (mm) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
| Diameter dalam (mm) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
| Kapasitas Beban Ultimate (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
| Kapasitas Beban Hasil (kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
| Kekuatan Tarik, Rm (N/mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Kekuatan Hasil, Rp0.2 (N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Berat (Kg/m) | 2.3 | 3.2 | 3.6 | 5.5 | 6.5 | 8.0 | 16.0 | 19.7 |
| Jenis Benang (kiri) | ISO10208 | ISO1720 | Standar MAI T76 | |||||
| Kualitas baja | EN10083-1 (Baja Struktur Paduan) | |||||||
| Dibandingkan dengan baja karbon, baja struktur paduan memiliki kapasitas anti korosi yang tinggi dan mekanis yang tinggi. | ||||||||

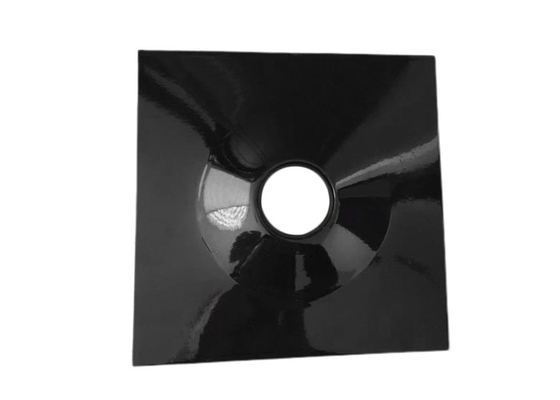

Pelat Jangkar
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Dimensi (mm) | 150*150 | 200*200 | 200*200 | 200*200 | 200*200 | 250*250 | 250*250 | 250*250 |
| Ketebalan (mm) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
| Diameter lubang (mm) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
| Berat (KG/PC) | 1.4 | 3 | 3.7 | 3.6 | 8.8 | 18.5 | 18 | 18 |
| Dingin cacat dengan geometri | ||||||||
Kopling Jangkar
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Diameter luar (mm) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| Panjang (mm) | 120 | 145 | 160 atau 190 | 180 | 180 | 200 | 200 | 200 |
| Bobot | 0,45 | 0,7 | 0,75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
| Perhentian tengah kopling baja mesin | ||||||||
Bor
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| diameter (mm) | 41,51 | 51,76,90 | 90.100.110.115.130 | 130.150.160.180.200 | ||||
|
Bit silang yang mengeras (MANTAN) |
Cross bit yang dikeraskan untuk kondisi padat hingga sedang dengan bongkahan batu kecil. | |||||||
|
Bit silang tungsten (EXX) |
TC cross bit untuk batuan lunak hingga sedang untuk formasi | |||||||
|
Bit tombol yang dikeraskan (ES) |
Bit buton yang dikeraskan untuk batuan yang tidak terkonsolidasi dengan bongkahan batu besar. | |||||||
|
Bit tombol karbon tungsten (ESS) |
Bit tombol dengan sisipan TC untuk batuan sedang untuk formasi. | |||||||
|
Bit lengkung yang mengeras (EC) |
Mata bor yang diperkeras dengan geometri yang dioptimalkan untuk tanah yang tidak terkonsolidasi dengan batu-batu kecil. |
|||||||
|
Bit lengkungan karbon tungsten (ECC) |
Mata bor TC dengan geometri yang dioptimalkan untuk formasi batuan lunak hingga sedang. | |||||||
|
Bit pusat drop yang mengeras (EY) |
Bit silang yang diperkeras untuk kondisi tanah yang longgar hingga sedang | |||||||
|
bit pusat penurunan TC (EY) |
Mata bor TC untuk formasi batuan lunak hingga sedang. | |||||||
|
Pengecoran tanah liat (EW) |
Casting bit tanah liat dengan geometri yang dioptimalkan untuk kali sangat lunak hingga lunak. | |||||||
| Mata baja mesin atau mata baja Casring | ||||||||
kacang jangkar
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Ukuran kunci (mm) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| Panjang (mm) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| Berat (kg/buah) | 0,25 | 0.35 | 0.35 | 0,5 | 1.55 | 1.55 | 3.6 | 3.6 |
| Kacang baja mesin atau mur baja casting | ||||||||
Data Teknis T-Thread Jangkar Baut
| Tipe Batang |
Diameter luar (mm) |
Diameter dalam (mm) |
Persilangan (mm2) |
Beban pamungkas KN |
Poin Hasil KN |
Bobot (kg/m) |
Benang Kiri/ Tangan kanan |
| 30/11 | 30 | 11 | 446 | 320 | 260 | 3.3 | Angkat atau kanan |
| 30/14 | 30 | 14 | 395 | 260 | 220 | 2.9 | Angkat atau kanan |
| 30/16 | 30 | 16 | 382 | 220 | 180 | 2.7 | Angkat atau kanan |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7.0 | Angkat atau kanan |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5.6 | Angkat atau kanan |
| 52/26 | 52 | 26 | 1337 | 929 | 730 | 10.0 | Angkat atau kanan |
| 73/53 | 73 | 53 | 1160 | 1630 | 970 | 12.3 | Angkat atau kanan |
| 73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | Angkat atau kanan |
| 73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17.8 | Angkat atau kanan |

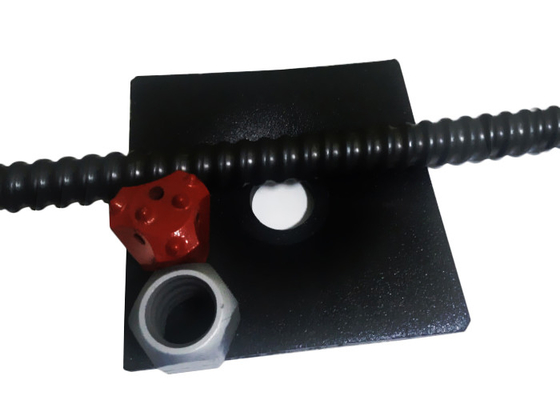

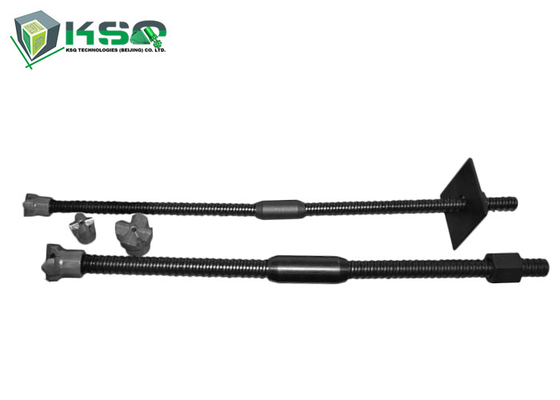

Gambar produk:
Fitur baut jangkar grounting berongga
• Sangat cocok untuk kondisi tanah yang sulit.
• Tingkat pemasangan yang tinggi karena pengeboran, penempatan, dan grouting dapat dilakukan dalam satu unit
operasi.
• Sistem pengeboran mandiri menghilangkan kebutuhan akan lubang bor berselubung.
• Instalasi dengan pengeboran dan grouting simultan dimungkinkan.
• Instalasi mudah ke segala arah, juga ke atas.
• Cocok untuk bekerja di tempat yang terbatas, ketinggian dan di area dengan akses yang sulit.
• Sistem post grouting sederhana.• Galvanisasi yang dicelup panas untuk perlindungan korosi
Aplikasi dalam Tunneling & Ground Engineering
• Baut radial
• Stabilisasi lereng
• Forepoling
• Tumpukan injeksi mikro
• Stabilisasi wajah
• Jangkar pendukung sementara
• Persiapan portal
• Paku tanah
