| Tempat asal: | Shandong China(Mainland) |
| Nama merek: | MIROC |
| Sertifikasi: | ISO10208 |
| Nomor model: | Diri pengeboran Rock Anchor Bolt |
| Kuantitas min Order: | 100 |
|---|---|
| Harga: | negotiation |
| Kemasan rincian: | Karton / kayu kotak atau pelanggan berdasarkan |
| Waktu pengiriman: | 1-5 hari |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 9000000 KG Per bulan |
| Bahan: | Paduan struktur baja | Kapasitas: | > 200kn |
|---|---|---|---|
| Jenis benang: | tangan kiri | Diameter: | 38mm |
| warna: | Berdasarkan pelanggan | Panjang: | 600cm |
| Cahaya Tinggi: | baut pengeboran diri,Baja baut jangkar |
||

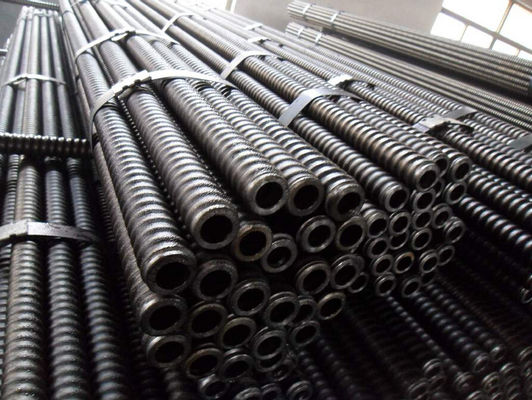

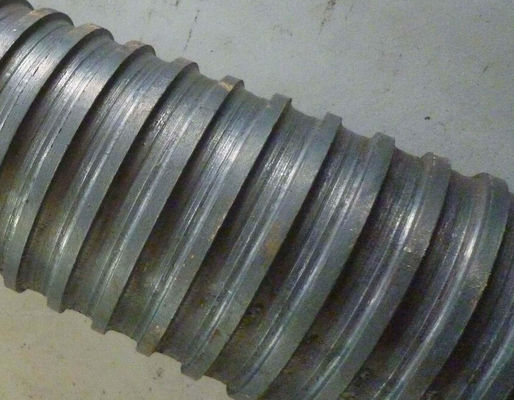

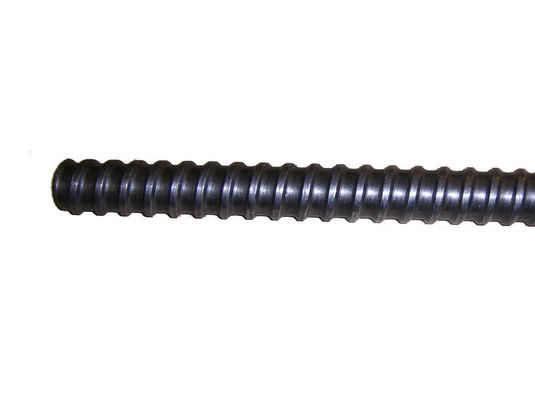

Terowongan Peralatan Konstruksi T76S / R38N Self Drilling jangkar Bolt untuk Konstruksi
Baut jangkar
Baut jangkar berarti batang yang mentransfer struktur atau beban geoteknik untuk batu stabil

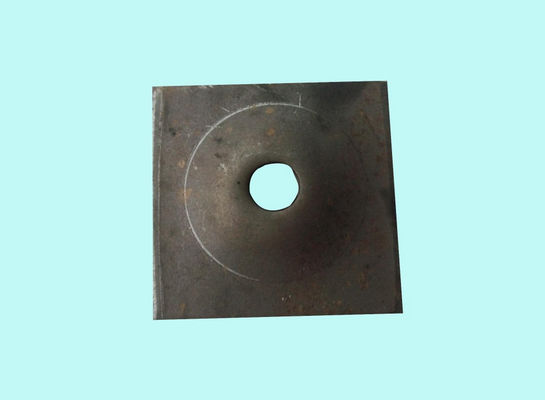

formasi, terdiri dari batang, bor, kopling, pelat, grouting stopper dan kacang. Telah
banyak digunakan dalam tunnling, pertambangan, stabilisasi lereng, tunneldiseases pengobatan dan atap mendukung
dari undergroundworks. Hal ini untuk tanah longgar (tanah liat, pasir gembur dll) berongga jangkar batang terbuat dari
tabung mulus dengan kekuatan tinggi.
Fitur grounting berongga jangkar baut
• Sangat cocok untuk kondisi tanah yang sulit.
• Tingkat tinggi instalasi sejak pengeboran, menempatkan dan grouting dapat dilakukan dalam satu operasi tunggal.
• sistem pengeboran diri menghilangkan kebutuhan untuk lubang bor casing.
• Instalasi dengan pengeboran simultan dan grouting mungkin.
• Mudah instalasi di segala arah, juga ke atas.
• Cocok untuk bekerja di ruang terbatas, tinggi dan di daerah akses yang sulit.
• Sederhana sistem pasca grouting. • Hot-dicelup galvanis untuk perlindungan korosi
Aplikasi di Tunneling & Tanah Rekayasa
• Radial perbautan
• stabilisasi Slope
• Forepoling
• Micro injeksi tumpukan
• stabilisasi Wajah
• dukungan jangkar sementara
• Persiapan Portal
• memaku Tanah
Self-Drilling Jangkar Bolt Deskripsi
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Diameter luar (mm) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
Diameter internal (mm) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
Beban Ultimate Kapasitas (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
Yield Kapasitas Angkut (kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
Kekuatan tarik, Rm (N / mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
Menghasilkan Kekuatan, Rp0,2 (N / mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
Berat (Kg / m) | 2.3 | 3.2 | 3.6 | 5.5 | 6.5 | 8.0 | 16.0 | 19,7 |
Thread Tipe (kiri) | ISO10208 | ISO1720 | MAI T76 Standar | |||||
Baja kelas | EN10083-1 (Alloy Steel Structure) | |||||||
Dibandingkan dengan baja karbon, struktur baja paduan memiliki kapasitas anti-korosi tinggi dan mekanik yang tinggi. | ||||||||
| Anchor Bar | T40 / 20 | T40 / 16 |
| Diameter luar (mm) | 40 | 40 |
| Diameter internal (mm) | 20 | 16 |
| Luas penampang (mm²) | 713 | 910 |
| Beban ultimate (kN) | 540 | 660 |
| Beban yield (kN) | 430 | 525 |
| Berat (kg / m) | 5.6 | 7.15 |
| Jenis benang | T Standar Internasional | |
| Thread (Kiri / kanan tangan) | Kiri atau Kanan | |
| Panjang (m) | (1) x2, x3, x4, x5, x6 | |
T-Thread Jangkar Bolt Technial data
Bar Jenis | Di luar Diameter (Mm) | Di dalam Diameter (Mm) | Penampang (Mm2) | Beban Ultimate KN | Hasil Titik KN | Berat (Kg / m) | Thread Kiri / Tangan Kanan |
30/11 | 30 | 11 | 446 | 320 | 260 | 3.3 | Angkat atau kanan |
30/14 | 30 | 14 | 395 | 260 | 220 | 2.9 | Angkat atau kanan |
30/16 | 30 | 16 | 382 | 220 | 180 | 2.7 | Angkat atau kanan |
40/16 | 40 | 16 | 879 | 660 | 525 | 7.0 | Angkat atau kanan |
40/20 | 40 | 20 | 726 | 539 | 430 | 5.6 | Angkat atau kanan |
52/26 | 52 | 26 | 1337 | 929 | 730 | 10,0 | Angkat atau kanan |
73/53 | 73 | 53 | 1160 | 1630 | 970 | 12.3 | Angkat atau kanan |
73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | Angkat atau kanan |
73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17,8 | Angkat atau kanan |
