Tempat asal: | Cina |
Nama merek: | MIROC down the hole hammer drill tool |
Sertifikasi: | SGS certified, ISO |

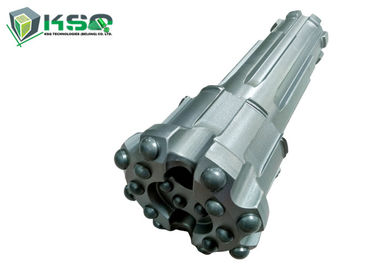

Nomor model: | DTH Tombol Bit |
Kuantitas min Order: | 1 Buah Tombol Bor DTH |
---|---|
Harga: | Negotiation |
Kemasan rincian: | Kotak karton atau kotak kayu |
Waktu pengiriman: | 25 hari |
Menyediakan kemampuan: | potongan-potongan 20000 per bulan |
Aplikasi: | Pengeboran Sumur Air, Pengeboran Kuari, Pengeboran Batu Konstruksi | Jenis palu: | RE345 |
---|---|---|---|
Bit berdiameter: | 133mm 140mm 146mm 152mm 165mm | Nama: | DTH Tombol Bit |
Metode Bor: | Pengeboran DTH (Down the hole) | Tombol dia: | 10x14mm, 9x16mm |
Cahaya Tinggi: | bit penggilingan bor,mengeras bor baja |
Seri RC sirkulasi terbalik DTH Hammer and Bit
Seri terbalik sirkulasi RC DTH Hammer adalah produk terbaru yang dikembangkan perusahaan kami. Ini terutama digunakan untuk pengeboran eksplorasi dalam dan kontrol kadar bijih.
Ini memiliki karakteristik sebagai berikut:
1. Berdasarkan pengalaman sebelumnya dari palu biasa, dikombinasikan dengan fitur palu sirkulasi daur ulang, struktur internal yang dioptimalkan dan transfer energi yang ideal, sehingga memastikan serangkaian palu penambangan dengan pengambilan sampel yang cepat dan berkesinambungan.
2. Struktur internal sangat sederhana dengan komponen-komponen dengan kekakuan tinggi, sehingga memastikan umur yang panjang dan perawatan palu yang mudah.
3. Tabung koleksi mengadopsi desain intergratif dan dapat diganti tanpa membongkar palu. Dengan perawatan karburasi, ia memiliki ketahanan abrasi yang baik.
4. Dilengkapi dengan bit yang dirancang dengan paten. Cukup dengan mengganti mata bor, palu yang sama dapat mengebor lubang dengan ukuran berbeda untuk memastikan sampel tidak terkontaminasi.
5. Dalam kondisi sulit seperti tanah gembur, batuan keras dan banyak air ada, pengambilan sampel dapat dilakukan dengan baik.
Prinsip bekerja
1. Dengan piston terletak pada bit perkusi dan palu ditutup pada posisi pengeboran, udara bertekanan tinggi diarahkan ke ruang bawah Hammer dan piston terangkat. Ini memulai siklus piston.
2. Saat piston bergerak ke atas, ia membentuk ruang atas dengan membentuk segel dengan ban bagian dalam dan ID piston. Pergerakan selanjutnya menutup port yang mengumpankan ruang bawah dan juga secara bersamaan melepaskan segel pada ruang bawah yang memungkinkan udara mengembang dan menguras spline bit perkusi. Pada saat yang sama port ruang atas dibuka yang mengumpan udara bertekanan tinggi ke ruang atas yang sebelumnya dibentuk sehingga meningkatkan tekanan di atas piston dan memaksanya kembali ke bawah.
3.Selama siklus turun atau power stroke, piston membuka kembali ruang bawah pada bantalan bantalan piston sehingga menghentikan udara buangan dan menciptakan ruang udara bertekanan tinggi di bawah piston yang memaksa piston untuk kembali ke palu.
4. Mengangkat palu dari dasar lubang memungkinkan bit perkusi untuk meluncur ke bawah drive sub juga memungkinkan piston untuk meluncur ke bawah palu dan beristirahat di semak bantalan piston. Wajah pemogokan piston dan permukaan pemogokan bit perkusi sekarang tidak dapat bersentuhan sehingga memungkinkan aliran bebas udara bertekanan tinggi langsung melalui palu tanpa bersepeda palu.
Jenis Palu DTH | HRC45 | HRC55 | HRC65 | HRC52 | RC542 | RC543 | RC545 | RC547 | |
Panjang (lebih sedikit) | mm | 1020 | 1111 | 1250 | 1208 | 1191 | 1191 | 1261 | 1270 |
Berat (tidak termasuk bit) | kg | 94 | 66.5 | 110 | 70 | 57 | 62 | 65 | 71 |
Diameter luar | mm | 99 | 126 | 146 | 126 | 109.5 | 116 | 117.5 | 124.5 |
Sedikit betis | HRC45 | HRC55 | HRC65 | PR52 | RE542 | RE542 | RE545 | RE547 | |
Rentang lubang | mm | 114-127 | 133-152 | 155-190 | 133-146 | 113-130 | 120-135 | 122-135 | 130-146 |
Utas koneksi | pada benang tabung bor | Remet 3,5 "-4" 4 "metzke | Remet 4 "-4,5" 4 "-4,5" metzke | 4,5 "remet 4.5 "metzke | |||||
Tekanan Pekerjaan | Mpa | 1.0-3.0 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 |
Tingkat dampak pada 1,7 Mpa | HZ | 30 | 35 | 28 | 35 | 35 | 35 | 35 | 35 |
Kecepatan Rotasi yang Direkomendasikan | r / mnt | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 |
Konsumsi udara (m3 / mnt | 1,0 Mpa | 8 | 16 | 20 | 16 | 12 | 12 | 16 | 16 |
1.8Mpa | 12 | 22 | 26 | 22 | 18 | 18 | 22 | 22 | |
2.4Mpa | 16 | 28 | 35 | 28 | 26 | 26 | 28 | 28 |
