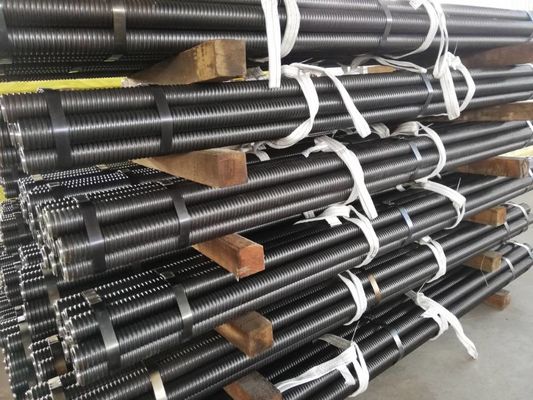

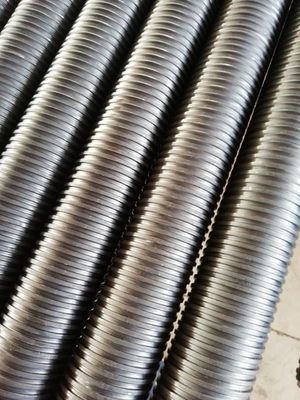

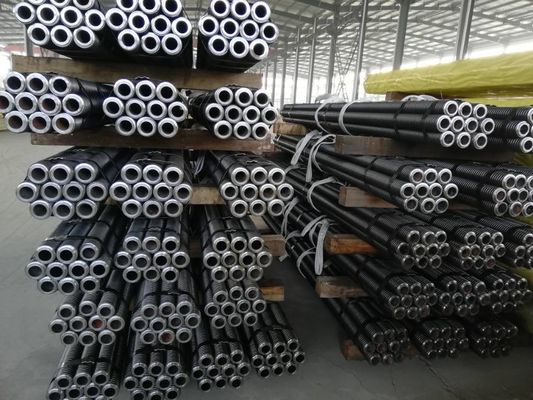

25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods Kekuatan Tinggi Untuk Penambangan

25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods Kekuatan Tinggi Untuk Penambangan

    • 25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods High Strength For Mining
    • 25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods High Strength For Mining
    • 25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods High Strength For Mining
  • 25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods High Strength For Mining

    Detail produk:

    Tempat asal: Shandong China(Mainland)
    Nama merek: MIROC Self Drilling Anchor Bolt
    Sertifikasi: GB / API
    Nomor model: Berongga Grounted Jangkar

    Syarat-syarat pembayaran & pengiriman:

    Kuantitas min Order: 100
    Harga: Negotiable
    Kemasan rincian: Karton / kayu kotak atau pelanggan berdasarkan
    Waktu pengiriman: 10 Hari Produksi
    Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
    Menyediakan kemampuan: 9000000 KG Per bulan
    Hubungi sekarang
    Detil Deskripsi produk
    Nama: Diri pengeboran baut jangkar Kapasitas: 200KN-8000KN
    Mengetik: Anchor Bolt, diri pengeboran jangkar Diameter: 25mm-130mm
    Warna: Berdasarkan pelanggan Diameter Bit Bor: 51mm

    Full-Threaded Steel Self-Drilling R23 / R32 / R38 / R51 / T76

    Hollow Anchor Rods untuk Mining

    Baut jangkar

    Baut jangkar berarti batang yang memindahkan struktur atau beban geoteknik ke formasi batuan yang stabil,

    itu terdiri dari batang, mata bor, kopling, piring, stopper grouting dan mur. Ini telah banyak digunakan dalam tunnling,

    penambangan, stabilisasi lereng, perawatan terowongan dan dukungan atap dari pekerjaan bawah tanah. Ini untuk

    tanah longgar (tanah liat, pasir gembur dll) batang jangkar berongga terbuat dari tabung mulus dengan kekuatan tinggi.

    Fitur Hollow Grouting Anchor Bolt:

    Desain berongga, menerapkan fungsi tabung grouting, menghindari kehilangan mortir ketika grouting tradisional

    tabung ditarik keluar. Mengisi penuh, dan dapat mencapai tekanan grouting untuk meningkatkan kualitas proyek.

    Pusat bagus, mortor dapat membungkus tubuh baut bersama-sama, sehingga dapat menghindari korosi untuk bertahan lama

    istilah tujuan pendukung.

    Instalasi mudah, tanpa pemrosesan thread di lokasi. Dapat dengan mudah memasang piring, mur.

    Deskripsi Bolt Anchor Pengeboran Selt

    Ini mungkin mengebor tubuh, grouting dan jangkar secara keseluruhan.

    Ini memiliki spesifikasi luas. Diameter: 25-130mm.

    Konstruksi qucik dan mudah, efisiensi tinggi.

    Digunakan bebatuan sekitarnya yang tak terlihat.

    Baut Jangkar

    R25N

    R32N

    R32S

    R38N

    R51L

    R51N

    T76N

    T76S

    Diameter luar

    (mm)

    25

    32

    32

    38

    51

    51

    76

    76

    Diameter internal

    (mm)

    14

    19

    16

    19

    36

    33

    52

    45

    Beban tertinggi

    kapasitas

    (KN)

    200

    280

    360

    500

    550

    800

    1600

    1900

    Beban hasil

    kapasitas

    (KN)

    150

    230

    280

    400

    450

    630

    1200

    1500

    Kekuatan tekanan,

    Rp0.2

    (N / mm2)

    800

    800

    800

    800

    800

    800

    800

    800

    Kekuatan luluh,

    Rp0.2

    (N / mm2)

    650

    650

    650

    650

    650

    650

    650

    650

    Berat (kg / m)

    2.3

    3.2

    3.6

    5.5

    6.5

    8.0

    16.0

    19.7

    Jenis benang

    (tangan kiri)

    ISO10208

    ISO1720

    MAIT76 Standar

    Kualitas baja

    En10083-1

    En10083-1 (Baja struktur paduan)

    Dibandingkan dengan baja karbon, baja struktur paduan memiliki kapasitas anti-korosi yang tinggi dan mekanis yang tinggi.

    Piring Jangkar

    R25N

    R32N

    R32S

    R38N

    R51L

    R51N

    T76N

    T76S

    Dimensi (mm)

    150 * 150

    200 * 200

    200 * 200

    200 * 200

    200 * 200

    250 * 250

    250 * 250

    250 * 250

    Ketebalan (mm)

    8

    10

    12

    12

    20

    40

    40

    40

    Diameter lubang (mm)

    30

    35

    35

    41

    60

    60

    80

    80

    Berat (KG / PC)

    1.4

    3

    3.7

    3.6

    8.8

    18.5

    18

    18

    Dingin berubah bentuk dengan geometri

    Kopling Jangkar

    R25N R32N R32S R38N R51L R51N T76N T76S
    Diameter luar (mm) 35 42 42 52 63 63 95 95
    Panjang (mm) 120 145 160ata190 180 180 200 200 200
    Berat 0,45 0,7 0,75 1.4 1.7 1.9 6.4 6.4
    Kopling baja tengah berhenti

    Bor

    R25N R32N R32S R38N R51L R51N T76N T76S
    diameter (mm) 41,51 51,76,90 90.100.110.115.130 130.150.160.180.200

    Cross bit yang dikeraskan

    (EX)

    Bit silang yang dikeraskan untuk kondisi padat hingga longgar dengan batu-batu kecil.

    Tungsten lintas bit

    (EXX)

    TC cross bit untuk batu lunak ke medium untuk pasangan

    Tombol mengeras sedikit

    (ES)

    Buuton mengeras sedikit untuk batu yang tidak terkonsolidasi dengan batu-batu besar.

    Tombol karbon tungsten sedikit

    (ESS)

    Bit tombol dengan sisipan TC untuk batu sedang untuk formasi.

    Lengkungan yang sedikit mengeras

    (EC)

    Mata bor yang dikeraskan dengan geometri yang dioptimalkan untuk tanah yang tidak dikonsolidasi

    dengan batu-batu kecil.

    Lengkungan karbon tungsten bit

    (ECC)

    Mata bor TC dengan geometri yang dioptimalkan untuk formasi batuan lunak hingga sedang.

    Sedikit pusat drop mengeras

    (EY)

    Bit silang yang diperkeras untuk kondisi tanah yang longgar sampai sedang

    Pusat drop TC bit

    (EY)

    Mata bor TC untuk formasi batuan lunak hingga sedang.

    Casting bit tanah liat

    (EW)

    Casting bit tanah liat dengan geometri yang dioptimalkan untuk betis yang sangat lunak hingga lunak.
    Bit baja mesin atau bit baja Casring

    Jangkar Kacang

    R25N R32N R32S R38N R51L R51N T76N T76S
    Ukuran kunci (mm) 41 46 46 50 75 75 100 100
    Panjang (mm) 135 45 45 55 70 70 80 80
    Berat (kg / pc) 0,25 0,35 0,35 0,5 1,55 1,55 3.6 3.6

    Kacang baja mesin atau mur baja tuang

    Data Teknis Baut Jangkar T-Thread

    Jenis bar

    Diameter luar

    (mm)

    Diameter dalam

    (mm)

    Persilangan

    (mm2)

    Beban Tertinggi

    KN

    Titik Hasil

    KN

    Berat

    (kg / m)

    Utas kiri /

    Tangan kanan

    30/11

    30

    11

    446

    320

    260

    3.3

    Angkat atau kanan

    30/14

    30

    14

    395

    260

    220

    2.9

    Angkat atau kanan

    30/16

    30

    16

    382

    220

    180

    2.7

    Angkat atau kanan

    40/16

    40

    16

    879

    660

    525

    7.0

    Angkat atau kanan

    40/20

    40

    20

    726

    539

    430

    5.6

    Angkat atau kanan

    52/26

    52

    26

    1337

    929

    730

    10.0

    Angkat atau kanan

    73/53

    73

    53

    1160

    1630

    970

    12.3

    Angkat atau kanan

    73/56

    73

    56

    1094

    1414

    785

    11.1

    Angkat atau kanan

    73/45

    73

    45

    2265

    1630

    1180

    17.8

    Angkat atau kanan

    1. Hubungkan bor paduan dan jangkar satu ujung, di ujung lainnya, hubungkan lengan bor dan adaptor betis, kemudian hubungkan rig pengeboran atau bor genggam. Kemudian mulailah mengebor, isi air pendingin sambil mengebor. (Jika Anda ingin memperpanjang jangkar batang, dapat menghubungkan kopling, dan kemudian mengebor)

    2. Turun bor, masukkan steker stop-grouting ke dalam batang, dan masukkan ke lubang, lalu siap untuk grout. Keadaan khusus seperti ketegangan grouting batuan di sekitarnya sudah berakhir atau batuan di sekitarnya terlalu rusak, dapat menggunakan anchor agent untuk menutup lubang.

    3. Hubungkan kopling grouting cepat dan ujung jangkar batang, hubungkan ujung lain dari mesin grouting.

    4. Mulai memasang, ketika memasang penuh dan mencapai nilai desain kemudian matikan. Tekanan grouting sesuai dengan parameter desain dan kinerja mesin grouting menentukan, nilai referensi Semen / pasir adalah 1: 0 ~ 1: 1, nilai referensi air / semen adalah 0,45: 1 ~ 0,5: 1.

    5. Pasang pelat jangkar dan mur, dan kencangkan mur.
