Tempat asal: | Cina |
Nama merek: | MIROC DTH Rock Drilling Tools |
Sertifikasi: | API |
Nomor model: | Palu Pengeboran DTH Big Hole |
Kuantitas min Order: | 1 Buah DTH Hammer |
---|---|
Harga: | Negotiation |
Kemasan rincian: | Kotak kayu |
Waktu pengiriman: | 10-15 hari |
Menyediakan kemampuan: | potongan-potongan 20000 per bulan |
Nama Produk: | Palu Dth | Seri: | Palu DTH Ukuran Lubang Besar |
---|---|---|---|
Katup Kaki: | Tanpa Katup Kaki | Benang: | API 6 5/8 '' Reg, API 7 5/8 '' Reg |
diameter: | 142mm-525mm | Kisaran Lubang Pengeboran: | 155mm-800mm |
Cahaya Tinggi: | dhd 360 palu dth,palu dth lubang besar,dhd 360 palu lubang bawah |

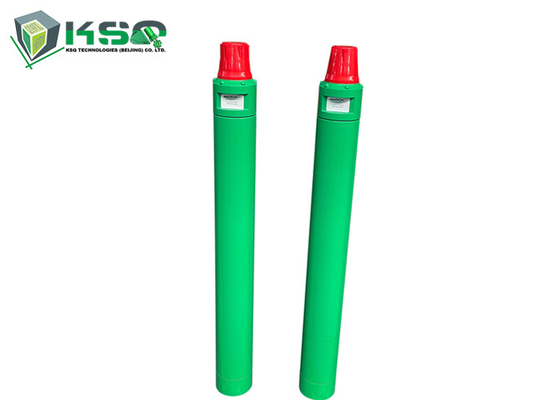

DHD360 Big Hole Menggunakan Pengeboran Konstruksi Gas Sumur Air DTH Hammers
Model Palu DTH:
6'' - Palu DTH360 DTH
8 ''- Palu DTH QL80
10''- Palu DTH NUMA100
12''- Palu DTH NUMA125
Nama Produk |
Palu DTH |
Bahan |
Baja Paduan & Karbida Tungsten |
Menggunakan |
Penambangan Bawah Tanah, Sumur Air, Penambangan, Penambangan, dll. |
Warna |
Hijau & Lainnya |
Perawatan panas |
Anil |
Seri betis |
|
Aplikasi |
konstruksi berat, Pengeboran Bijih, pertambangan, minyak dan gas, tambang |
|
|
Ukuran |
2/3/4/5/6/7/8/9/10/12/14 inci |
Keuntungan |
Kinerja Tinggi dan harga pabrik |
Big Hole DTH Hammer (Tanpa Foot Valve ) - Struktur Produk
Palu DTH Lubang Besar -Tanpa Parameter Teknis Katup Kaki
Keterangan |
Berat (kg) |
||||||
DHD360 |
QL80 |
NUMA100 |
NUMA125 |
ND330 |
ND475 |
ND525 |
|
1.Sub atas |
20.00 |
34.00 |
59.00 |
230.00 |
320.00 |
800.00 |
960.00 |
2. O-ring Sub Atas |
0,02 |
0,015 |
0,03 |
0,04 |
0,10 |
0,02 |
0,03 |
3. Cincin Breakout |
- |
0,60 |
0,80 |
1.00 |
2.00 |
3.55 |
5.00 |
4. Periksa Katup |
0,70 |
1.20 |
1.40 |
2.00 |
5.00 |
13.50 |
18.00 |
5. Musim semi |
0,10 |
0,10 |
0,30 |
0,50 |
0,80 |
0,35 |
0,45 |
6. Penyalur Udara |
3.50 |
6.00 |
10.50 |
16.00 |
35.00 |
58.90 |
79,50 |
7. Silinder dalam |
4.20 |
6.50 |
12.50 |
25.00 |
30.00 |
101.60 |
137.00 |
8. Piston |
23.00 |
42.50 |
77.00 |
113.00 |
190.00 |
517.00 |
698.00 |
9. Silinder Eksternal |
31.50 |
60.00 |
110.00 |
170.00 |
316.00 |
952.00 |
1285.00 |
10. Panduan lengan |
6.50 |
6.30 |
4.50 |
23.00 |
38.00 |
98.00 |
132.00 |
11. O-ring Of Stop Ring |
0,01 |
0,01 |
0,02 |
0,03 |
0,05 |
0,02 |
0,02 |
12. Hentikan Dering |
0,60 |
1.40 |
1.90 |
4.00 |
6.00 |
14.25 |
19.50 |
13. Cincin Breakout |
0,20 |
0,60 |
0,80 |
1.00 |
2.00 |
3.55 |
5.00 |
14. Dorong Chuck |
5.00 |
12.00 |
21.00 |
34.00 |
64.00 |
162.00 |
219.00 |
15. Retainer |
3.50 |
6.50 |
9.00 |
30.00 |
42.00 |
50.00 |
67,50 |
16. Mata Bor |
27.00 |
37.00 |
68.00 |
185.00 |
240.00 |
528.00 |
1328.00 |
Data teknis |
|||||||
Model |
DHD360 |
QL80 |
NUMA100 |
NUMA125 |
ND330 |
ND475 |
ND525 |
Panjang (Tanpa Bit) |
1388mm |
1520mm |
1745mm |
2626mm |
3870mm |
4080mm |
4260mm |
Berat (Tanpa Bit) |
102.00kg |
178.00kg |
315.00kg |
650.00kg |
1050.00kg |
2775,00kg |
3626,00kg |
Diameter luar |
φ142mm |
φ180mm |
φ225mm |
φ275mm |
φ330mm |
φ475mm |
φ525mm |
Bit Shank |
DHD360 |
QL80 |
NUMA100 |
NUMA125 |
ND330 |
ND475 |
ND525 |
Rentang Lubang |
φ155 - φ195mm |
φ195 - φ254mm |
φ254 - φ311mm |
φ305 - φ445mm |
φ350 - φ660mm |
φ508 - φ706mm |
φ610 - φ800mm |
Utas Koneksi |
API 3 1/2 '' Reg |
API 4 1/2 '' Reg |
API 4 1/2 '' Reg, API 6 5/8 '' Reg |
API 6 5/8 '' Reg, API 7 5/8 '' Reg |
API 7 5/8 '' Reg |
API 8 5/8 '' Reg |
API 8 5/8 '' Reg |
Tekanan Pekerjaan |
1,0 - 2,5 Mpa |
1,8 - 3,0 Mpa |
1,8 - 3,0 Mpa |
1,8 - 3,0 Mpa |
1,8 - 3,0 Mpa |
2,0 - 3,0 Mpa |
2,0 - 3,0 Mpa |
Tingkat Dampak di 17 Bar |
25HZ |
20HZ |
20HZ |
20HZ |
20HZ |
20HZ |
20HZ |
Kecepatan Rotasi yang Direkomendasikan |
20 - 30 r/mnt |
15 - 25 r/mnt |
15 - 25 r/mnt |
15 - 25 r/mnt |
15 - 25 r/mnt |
15 - 25 r/mnt |
15 - 25 r/mnt |
Konsumsi udara |
1,0Mpa: 9 m³/ mnt |
1,0Mpa: 12 m³/ mnt |
1,0Mpa: 22 m³/ mnt |
1,0Mpa: 28 m³/ mnt |
1,0Mpa: 32 m³/ mnt |
1,0Mpa: 56 m³/ mnt |
1,0Mpa: 50 m³/ mnt |
1,8Mpa: 18 m³/ mnt |
1,8Mpa: 22 m³/ mnt |
1,8Mpa: 40 m³/ mnt |
1,8Mpa: 50 m³/ mnt |
1,8Mpa: 58 m³/ mnt |
1,8Mpa: 75 m³/ mnt |
1,8Mpa: 80 m³/ mnt |
|
2,4Mpa: 26 m³/ mnt |
2,4Mpa: 28 m³/ mnt |
2,4Mpa: 65 m³/ mnt |
2,4Mpa: 71 m³/ mnt |
2,4Mpa: 85 m³/ mnt |
2,4Mpa: 85 m³/ mnt |
2,4Mpa: 99 m³/ mnt |
Fitur DTH Hammer Ukuran Besar:
Berdasarkan karakteristik pengeboran sumur, minyak, gas, dan konstruksi, perusahaan kami merancang sendiri, mengembangkan, dan memproduksi palu DTH tekanan udara tinggi semacam ini.
Keuntungan DTH Hammer Ukuran Besar:
1. Menggunakan teori pengeboran batu terbaru, mengoptimalkan struktur bagian dalam dan ukuran distribusi udara, untuk membuat palu DTH mendapatkan transfer energi yang optimal dan membuatnya mencapai kecepatan pengeboran yang lebih cepat dan konsumsi udara yang lebih rendah.
2. Untuk proyek seperti mata bor pecah, pengambilan sangat sulit, kami secara khusus merancang perangkat anti penumpahan yang aman dan andal untuk mata bor.
3. Katup periksa dapat diganti dengan yang memiliki lubang pengontrol udara yang lebih besar untuk menghasilkan pelepasan pemotongan yang lebih efisien.
4. Sub atas dan drive chuck memiliki utas khusus, yang dapat mencapai pembongkaran yang lebih mudah.
Aplikasi
Palu DTH ukuran besar digunakan dalam pengeboran sumur air, minyak, gas, dan konstruksi tanpa katup kaki.
