| Tempat asal: | Cina |
| Nama merek: | MIROC DTH Rock Drilling Tools |
| Sertifikasi: | API |
| Nomor model: | Seri QL DTH Hammer Tanpa Foot Valve |
| Kuantitas min Order: | 1 Buah DTH Hammer |
|---|---|
| Harga: | Negotiation |
| Kemasan rincian: | Kotak kayu |
| Waktu pengiriman: | 10-15 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | potongan-potongan 20000 per bulan |
| Nama Produk: | DTH Hammer | Seri: | Seri QL QL4 QL5 QL6 QL8 |
|---|---|---|---|
| Katup Kaki: | Tanpa Katup Kaki | Thread: | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' JIKA |
| Ukuran: | 4 '' 5 '' 6 '' 8 '' Inch | Rentang Lubang Pengeboran: | 110mm-254mm |
| Cahaya Tinggi: | ke dalam lubang palu,ke lubang palu |
||

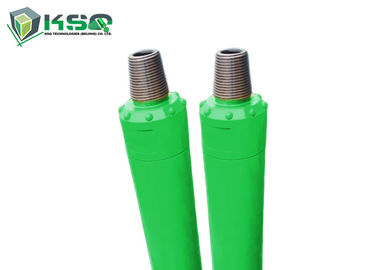

Tekanan Udara Tinggi DTH Hammer Tanpa Foot Valve - QL Series DTH Hammer
Model Palu DTH:
4 '' - QL4 DTH Hammer
5 '' - QL5 DTH Hammer
6 '' - QL6 DTH Hammer
8 '' - QL8 DTH Hammer
Seri Seri QL (QL4 QL5 QL6 QL8) DTH Hammer - Tanpa Katup Kaki
Struktur dan spesifikasi:
| Deskripsi | Berat (kg) | ||||
| QL40 | QL50 | QL60 | QL80 | QL80 | |
| 1.Top sub | 6.50 | 13.70 | 20.00 | 34.00 | 35.00 |
| 2. Cincin-O Bagian Atas | 0,01 | 0,015 | 0,015 | 0,015 | 0,01 |
| 3.Breakout Ring | - | - | - | 0,30 | 0,04 |
| 4. Periksa Valve | 0,35 | 0,70 | 0,70 | 1.20 | 1.20 |
| 5. Musim Semi | 0,05 | 0,10 | 0,10 | 0,10 | 0,10 |
| 6. Distributor Udara | 1,50 | 2,00 | 3,50 | 6,00 | 7.00 |
| 7. Silinder internal | 2.10 | 2.70 | 4.20 | 6.50 | 7,50 |
| 8. Piston | 8.50 | 15.00 | 23.00 | 42.50 | 48.00 |
| 9. Silinder Eksternal | 15.20 | 24.00 | 30.00 | 59.00 | 75,00 |
| 10. Lengan panduan | 1.80 | 3,00 | 4,00 | 6.30 | 12.00 |
| 11. O-ring Of Stop Ring | 0,005 | 0,01 | 0,01 | 0,01 | 0,01 |
| 12. Stop Ring | 0,20 | 0,40 | 0,60 | 1.40 | 1.70 |
| 13. Breakout Ring | - | - | - | 0,30 | 0,40 |
| 14. Drive Chuck | 3.20 | 4,50 | 5.50 | 13.00 | 15.00 |
| 15. Bor Bit | 9.00 | 16.00 | 25.00 | 35.00 | 50.00 |
QL (QL4 QL5 QL6 QL8) Seri DTH Hammer - Tanpa Parameter Teknis Katup Kaki
| Data teknis | |||||
| Model | QL40 | QL50 | QL60 | QL80 | QL80 |
| Panjang (Tanpa Bit) | 1070mm | 1090mm | 1183mm | 1330mm | 1340mm |
| Berat (Tanpa Bit) | 40,00kg | 67,00kg | 92,00kg | 171.00kg | 203.00kg |
| Diameter luar | φ99mm | φ126mm | φ146mm, φ148mm | φ180mm, φ185mm | φ203mm |
| Bit Shank | QL40 | QL50 | QL60 | QL80 | QL80 |
| Rentang lubang | φ110 - φ135mm | φ135- φ155mm | φ155 - φ203mm | φ195 - φ254mm | φ216 - φ254mm |
| Thread Koneksi | API 2 3/8 'Reg | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 4 1/2 '' Reg |
| Tekanan Pekerjaan | 1,2 - 2,0 Mpa | 1.3 - 2.3 Mpa | 1,5 - 2,5 Mpa | 1,5 - 3,0 Mpa | 1,8 - 3,0 Mpa |
| Tingkat Dampak pada 17 Bar | 30 HZ | 28HZ | 25HZ | 22HZ | 22HZ |
| Kecepatan Rotasi yang Disarankan | 20 - 30 r / mnt | 20 - 35 r / mnt | 20 - 30 r / mnt | 15 - 25 r / mnt | 15 - 25 r / mnt |
| Konsumsi udara | 1.0Mpa: 5 m³ / mnt | 1.0Mpa: 7 m³ / mnt | 1.0Mpa: 9 m³ / mnt | 1.0Mpa: 12 m³ / mnt | 1.0Mpa: 16 m³ / mnt |
| 1.8Mpa: 9 m³ / mnt | 1.8Mpa: 14 m³ / mnt | 1.8Mpa: 18 m³ / mnt | 1.8Mpa: 22 m³ / mnt | 1.8Mpa: 28 m³ / mnt | |
| 2.4Mpa: 14 m³ / mnt | 2.4Mpa: 19 m³ / mnt | 2.4Mpa: 26 m³ / mnt | 2.4Mpa: 28 m³ / mnt | 2.4Mpa: 39 m³ / mnt | |
Karakteristik Tekanan Udara Tinggi DTH Palu Tanpa Katup Kaki:
Ini adalah semacam palu DTH tekanan udara tinggi tanpa katup kaki, dan ini adalah desain terbaru kami. Ini juga salah satu palu DTH paling canggih di dunia.
Palu distribusi udara tanpa valensi, lebih andal dari distribusi udara.
SealabIlity baik, tidak ada air, dan stek masuk ke palu dalam air ada pengeboran.
Tekanan Udara Tinggi DTH Palu Tanpa Katup Kaki Keuntungan:
1. Keluar dari masalah fraktur dan ekspansi dan kontraksi katup kaki.
2. Konsumsi energi yang lebih rendah dan frekuensi dampak yang lebih tinggi.
Kecepatan pengeboran 15-30% lebih tinggi dari yang menggunakan katup kaki.
3. Struktur sederhana, bagian yang dapat diandalkan, rentang umur panjang, perawatan mudah dan murah.
4. Konsumsi udara dan minyak yang lebih rendah. Konsumsi minyak sekitar 10% lebih rendah dari yang menggunakan katup kaki.
Fitur Seri QTH DTH Palu:
1. Distribusi udara tanpa valensi, lebih dapat diandalkan.
2. Desain piston yang sederhana. Rentang hidup yang panjang.
3. Transfer energi lebih efisien, kecepatan pengeboran lebih cepat, konsumsi udara rendah, dan konsumsi minyak lebih rendah.
4. Lebih sedikit bagian internal, struktur sederhana, rentang umur panjang, kegagalan lebih sedikit dan lebih mudah dirawat karena semua bagian dirawat dengan panas.
5. Mudah dibongkar karena sub bagian atas, drive chuck, dan silinder eksternal dihubungkan oleh beberapa langkah thread.
QL Series DTH Hammers Keuntungan:
1. Desain sederhana dan masuk akal, mudah dirakit dan dis-assemble, tingkat masalah rendah.
2. Konsumsi udara rendah, pengeboran halus, daya tumbuk maksimum, tingkat penetrasi tinggi.
3. Beberapa perlakuan panas yang tepat dengan semua bagian palu untuk memberikan umur panjang di bawah kondisi kerja yang paling sulit.
Aplikasi
Tersedia untuk semua kondisi kerja, kinerja tinggi dalam proyek overburden dan pengeboran sumur air
Paket DTH Hammer
Alat Drilling Batu Merk MIROC®
Lini produk Alat Bor Batu MIROC® oleh KSQ Technologies (Beijing) Co.Ltd. adalah hasil dari bertahun-tahun teknik canggih, manufaktur presisi, dan dedikasi untuk penggunaan bahan berkualitas tinggi.
MIROC® Rock Drilling Tools digunakan oleh banyak profesional pengeboran yang terkait dengan proyek pertambangan, konstruksi, pembuatan terowongan, dan penggalian di seluruh dunia.
MIROC® Rock Drilling Tools meliputi:
Perusahaan
KSQ Technologies (Beijing) Co. Ltd. memberikan pengetahuan teknis yang luar biasa dalam pengembangan, produksi, dan aplikasi. Perusahaan telah mengadopsi proses manufaktur canggih untuk memastikan baja berkualitas tinggi dan sisipan tungsten karbida untuk aksesori pengeboran batu. Personelnya memahami kebutuhan klien yang membutuhkan dan memiliki keterampilan layanan untuk merekomendasikan alat pengeboran yang tepat untuk pekerjaan itu.
Pengembang produk yang berpengalaman juga dapat membuat alat khusus. Selain itu, tim pengembangan perusahaan memperkenalkan produk inovatif setiap tahun - alat yang diuji secara ketat di lapangan dan terbukti berkinerja di luar ekspektasi industri.
