Tempat asal: | Cina |
Nama merek: | MIROC Rock Drilling Tools |
Sertifikasi: | API |
Nomor model: | NUMA Series DTH Hammer |
Kuantitas min Order: | 1 Buah DTH Hammer |
---|---|
Harga: | Negotiation |
Kemasan rincian: | Kotak kayu |
Waktu pengiriman: | 10-15 hari |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | potongan-potongan 20000 per bulan |
Nama Produk: | DTH Hammer | Seri: | NUMA 100, NUMA 120, NUMA 125 Series |
---|---|---|---|
Ukuran: | 225mm, 275mm | Tipe: | Dengan Foot Valve, Tanpa Foot Valve |
Penggunaan: | Tunneling, Pertambangan, Penggalian, baik Air | Warna: | Hijau, hitam, oranye, biru, emas dll |
Cahaya Tinggi: | ke dalam lubang palu,ke lubang palu |

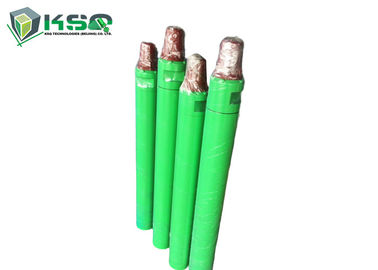

Seri NUMA DTH palu Tekanan Udara Tinggi Dengan Umur Panjang
Fitur:
1. Desain sederhana dan masuk akal, mudah dirakit dan dis-assemble, tingkat masalah rendah.
2. Konsumsi udara rendah, pengeboran halus, daya tumbuk maksimum, tingkat penetrasi tinggi.
3. Beberapa perlakuan panas yang tepat dengan semua bagian palu untuk memberikan umur terpanjang di bawah kondisi kerja yang paling sulit.
Karakteristik Palu Udara DTH Tekanan Tinggi Dengan Katup Kaki:
Ini adalah semacam palu DTH tekanan udara tinggi valeless dengan katup kaki. Ini memiliki keuntungan sebagai berikut:
Fitur utama adalah sebagai berikut:
1. Distribusi udara tanpa valensi, lebih dapat diandalkan.
2. Desain piston yang sederhana. Rentang hidup yang panjang.
3. Transfer energi lebih efisien, kecepatan pengeboran lebih cepat, konsumsi udara rendah dan konsumsi minyak lebih rendah.
4. Lebih sedikit bagian internal, struktur sederhana, rentang umur panjang, kegagalan lebih sedikit dan lebih mudah dirawat karena semua bagian dirawat dengan panas.
5. Mudah dibongkar karena sub bagian atas, drive chuck, dan silinder eksternal dihubungkan oleh beberapa langkah thread.
Seri NUMA Tekanan Tinggi Udara DTH Hammer Dengan Foot Valve Keterangan:
Tekanan Udara Tinggi DTH Hammer Dengan Foot Valve - NUMA Series DTH Hammer | |||
Deskripsi | Berat (kg) | ||
N100 | N120 | N125 | |
1.Top sub | 59.00 | 70,00 | 70,00 |
2. Cincin-O Bagian Atas | 0,03 | 0,04 | 0,04 |
3.Breakout Ring | 0,40 | 0,80 | 0,80 |
4. Periksa Valve | 1,60 | 3,00 | 3,00 |
5. Musim Semi | 0,30 | 0,10 | 0,10 |
6. Penyangga Kompresi | 0,60 | 1,00 | 1,00 |
7. Distributor Udara | 11.50 | 20.00 | 20.00 |
8. Silinder internal | 11.00 | 23.00 | 23.00 |
9. Piston | 62.00 | 125.00 | 125.00 |
10. Silinder Eksternal | 112.00 | 170.00 | 170.00 |
11. Lengan Dipandu | - | 18.00 | - |
12. O-ring Of Stop Ring | 0,03 | 0,04 | 0,01 |
13. Stop Ring | 1,50 | 4,50 | 4,00 |
14. Breakout Ring | 0,40 | 0,80 | 0,80 |
15. Drive Chuck | 26.00 | 49.00 | 45.00 |
16. Bor Bit | 115.00 | 120.00 | 175.00 |
Data teknis | |||
Model | N100 | N120 | N125 |
Panjang (Tanpa Bit) | 1510mm | 1900mm | 1900mm |
Berat (Tanpa Bit) | 288.00kg | 485.00kg | 480.00kg |
Diameter luar | φ226mm | φ275mm | φ275mm |
Bit Shank | NUMA100 | NUMA120 | NUMA125 |
Rentang lubang | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
Thread Koneksi | API 4 1/2 '' Reg, API 6 5/8 '' Reg | API 6 5/8 'Reg | API 6 5/8 'Reg |
Tekanan Pekerjaan | 2,0 - 3,5 Mpa | 2,0 - 3,5 Mpa | 2,0 - 3,5 Mpa |
Tingkat Dampak pada 17 Bar | 18HZ | 16HZ | 16HZ |
Kecepatan Rotasi yang Disarankan | 15 - 25 r / mnt | 15 - 25 r / mnt | 15 - 25 r / mnt |
Konsumsi udara | 1.0Mpa: 22 m³ / mnt | 1.0Mpa: 30 m³ / mnt | 1.0Mpa: 30 m³ / mnt |
1.8Mpa: 45 m³ / mnt | 1.8Mpa: 56 m³ / mnt | 1.8Mpa: 56 m³ / mnt | |
2.4Mpa: 60 m³ / mnt | 2.4Mpa: 78 m³ / mnt | 2.4Mpa: 78 m³ / mnt |
Karakteristik Tekanan Udara Tinggi DTH Palu Tanpa Katup Kaki:
Ini adalah semacam palu DTH tekanan udara tinggi tanpa katup kaki, dan ini adalah desain terbaru kami. Ini juga salah satu palu DTH paling canggih di dunia.
Ini memiliki keuntungan sebagai berikut:
1. Keluar dari masalah fraktur dan ekspansi dan kontraksi katup kaki.
2. Konsumsi energi yang lebih rendah dan frekuensi dampak yang lebih tinggi. Kecepatan pengeboran 15-30% lebih tinggi dari yang menggunakan katup kaki.
3. Struktur sederhana, bagian yang dapat diandalkan, rentang umur panjang, perawatan mudah dan murah.
4. Konsumsi udara dan minyak yang lebih rendah. Konsumsi minyak sekitar 10% lebih rendah dari yang menggunakan katup kaki.
NUMA Seri Tekanan Udara Tinggi DTH Hammer Tanpa Foot Valve Keterangan:
Tekanan Udara Tinggi DTH Hammer Tanpa Foot Valve - N Series DTH Hammer | |||
Deskripsi | Berat (kg) | ||
N100A | N120A | N125A | |
1.Top sub | 59.00 | 70,00 | 70,00 |
2. Cincin-O Bagian Atas | 0,03 | 0,04 | 0,04 |
3.Breakout Ring | 0,50 | 0,80 | 0,80 |
4. Periksa Valve | 1.40 | 2,00 | 2,00 |
5. Musim Semi | 0,30 | 0,10 | 0,10 |
6. Distributor Udara | 10.50 | 16.00 | 16.00 |
7. Silinder internal | 12.50 | 25.00 | 25.00 |
8. Piston | 77.00 | 113.00 | 113.00 |
9. Silinder Eksternal | 110,00 | 170.00 | 170.00 |
10. Lengan panduan | 4,50 | 25.00 | 23.00 |
11. O-ring Of Stop Ring | 0,02 | 0,01 | 0,01 |
12. Stop Ring | 1.90 | 4,50 | 4,00 |
13. Breakout Ring | 0,50 | 0,80 | 0,80 |
14. Drive Chuck | 25.50 | 48.00 | 45.00 |
15. Bor Bit | 106.00 | 164.00 | 175.00 |
Data teknis | |||
Model | N100A | N120A | N125A |
Panjang (Tanpa Bit) | 1545mm | 1880mm | 1880mm |
Berat (Tanpa Bit) | 305.00kg | 475.00kg | 470.00kg |
Diameter luar | φ226mm | φ275mm | φ275mm |
Bit Shank | NUMA100 | NUMA120 | NUMA125 |
Rentang lubang | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
Thread Koneksi | API 4 1/2 '' Reg, API 5 1/2 '' Reg | API 5 1/2 '' Reg, API 6 5/8 '' Reg | API 5 1/2 '' Reg, API 6 5/8 '' Reg |
Tekanan Pekerjaan | 2,0 - 3,5 Mpa | 2,0 - 3,5 Mpa | 2,0 - 3,5 Mpa |
Tingkat Dampak pada 17 Bar | 20 HZ | 20 HZ | 20 HZ |
Kecepatan Rotasi yang Disarankan | 15 - 25 r / mnt | 15 - 25 r / mnt | 15 - 25 r / mnt |
Konsumsi udara | 1.0Mpa: 22 m³ / mnt | 1.0Mpa: 28 m³ / mnt | 1.0Mpa: 28 m³ / mnt |
1.8Mpa: 40 m³ / mnt | 1.8Mpa: 50 m³ / mnt | 1.8Mpa: 50 m³ / mnt | |
2.4Mpa: 65 m³ / mnt | 2.4Mpa: 71 m³ / mnt | 2.4Mpa: 71 m³ / mnt |
Aplikasi
Pabrik
